Гибочная ячейка

Интегрируя опциональные роботы для изгибания из FANUC, КТО, ИНЖИР, и Яскава, Мы предлагаем индивидуальные решения для автоматизации, разработанные непосредственно по чертежам клиента. Наши системы могут быть оснащены высококачественными инструментами и зажимами, такими как Wila, Амада, и Rolleri, а также специализированные приборы, для достижения максимальной гибкости и точности.

Такой индивидуальный подход позволяет значительно повысить эффективность производства, сниженная трудоёмкость, и улучшение качества изгиба. В сочетании с интеллектуальной автоматизацией, Наши решения обеспечивают надёжность, высокоскоростная обработка, которая бесшовно адаптируется к потребностям современных умных фабрик.

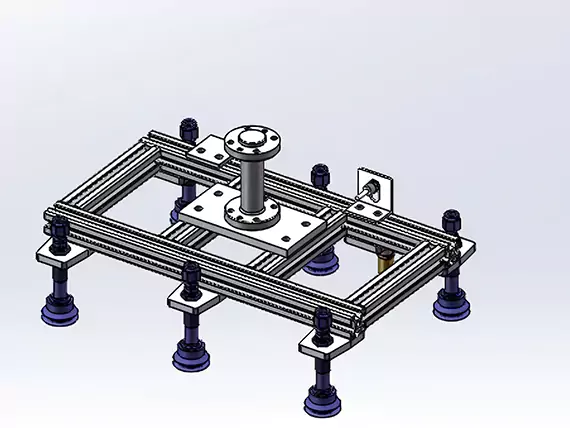

Мы проектируем и строим Кастомные захваты на концах рычага Адаптировано под твои части, Процессов, и роботы. От работы с тонкими листами до тяжёлых листов, тюбик, и корпусные сборки, Наши захваты сконструированы для Высокая стабильность, Быстрые циклы, и обращение без царапин—идеально подходит для сгибания ячеек, Сварочные линии, и автоматизированная нагрузка/разгрузка пресс-тормозов.

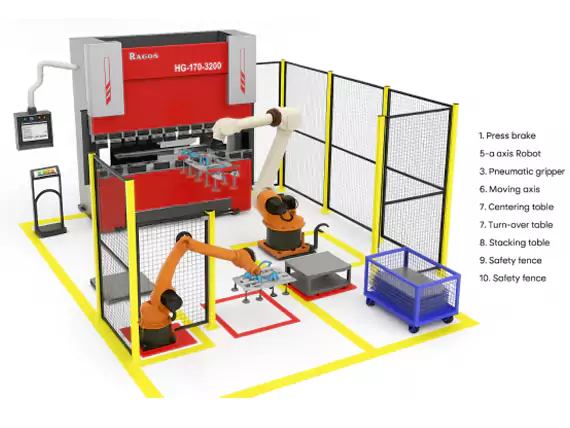

Современная изгибающая ячейка разработана для повышения эффективности, Автоматизированные операции по гибке листового металла. Его планировка оптимизирована для обеспечения плавного потока материалов, точность, и безопасность оператора. Основные компоненты обычно включают:

• Загрузочная пластина — место, где размещаются необработанные листы, Готов к сгибанию.
• Таблица выравнивания — обеспечивает правильное расположение листов для точных изгибов.
• Зона изгиба — основной пресс-тормоз или изгибающий станок.
• Переворачивающийся/вращающийся стол — для деталей, требующих нескольких изгибов с разных сторон.
• Разгрузка — где собираются готовые детали.
• Напольные шкафы — место для хранения инструментов и аксессуаров, Поддержание порядка рабочего пространства.

7-Робот, изгибающий Ось

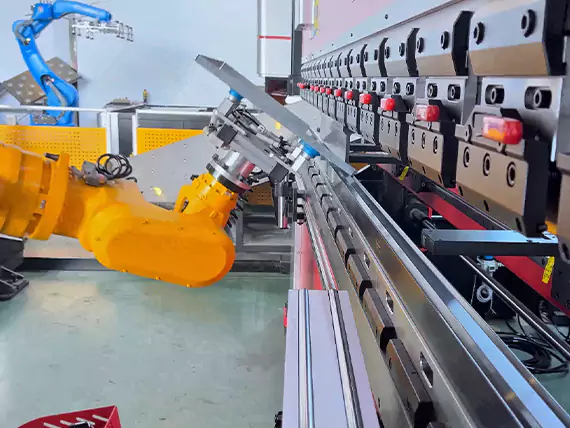

Наш 7-осевой робот для изгибания спроектирован для максимальной гибкости и эффективности в области гибки листового металла.

• Длительное обращение с заготовкой — легко сгибает более длинные детали с высокой точностью.
• Будущая масштабируемость — готовы работать с большим числом деталей по мере роста производственных требований.
• Гибкое позиционирование — робота можно отодвинуть в сторону, позволяя операторам вручную сгибать дополнительные детали при необходимости.
• Высокая эффективность — бесшовно работает с пресс-тормозами и автоматизированными линиями для повышения производительности.

Переворачивающий стол используется при операциях по гибке для поворота или вращения заготовок, позволяя делать несколько изгибов с разных сторон. Это повышает эффективность рабочих процессов, снижает ручное обращение, и обеспечивает точное позиционирование сложных деталей.

DSP LASER защищает оператора листогибочного пресса от опасности раздавливания, которое может произойти случайно между движущейся частью машины и неподвижной. Идея проекта, использованная для этого устройства, заключается в том, чтобы оборудовать подвижный механизм листогибочного пресса защитной зоной.

Это объем подходящих и специальных размеров, созданный DSP LASER и размещенный под верхней вершиной инструмента на большем расстоянии, чем требуется для остановки станка. Так что охранная зона, которая движется вместе с подвижной частью, потому что является единым целым с ней, продвигает гонку этого игрока к фиксированному pert. Препятствием (Например, пальцы оператора) при входе в зону охраны. Обнаруживается немедленно, что приводит к прерыванию движения подвижной части.

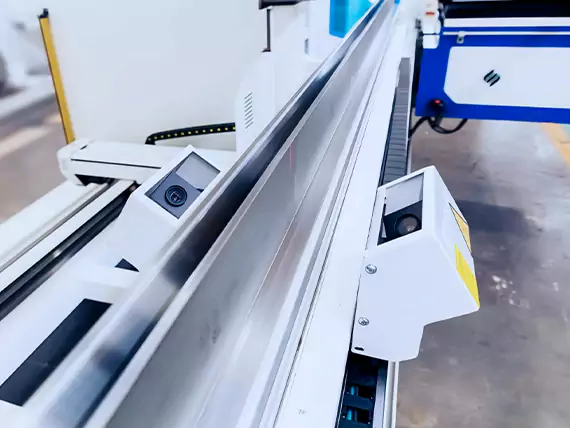

Система лазерной проверки, разработан совместно с Data-M & Компоненты машинного зрения, Обеспечивает высокую точность углов изгиба уже за одну операцию гибки.

Как полностью автоматический, лазерное решение для измерения угла изгиба для листогибочных прессов с ЧПУ, iMeasure обеспечивает точное определение угла независимо от типа материала или толщины. С точностью свыше ±0,1°, Он достигает уровня точности, ранее недостижимого.

Система автоматически корректирует углы изгиба, проецируя лазерный луч на поверхность листа, который затем обнаруживается камерой. Путем вычисления угла между лазерным лучом и осью камеры, Система определяет фактический угол изгиба, компенсирует пружинение, и оптимизирует прилагаемое усилие для достижения идеальных результатов.

В настоящее время совместим с Кто, Яскава, ИНЖИР, Fanuc, и Mitsubishi Роботы — скоро появятся новые бренды.

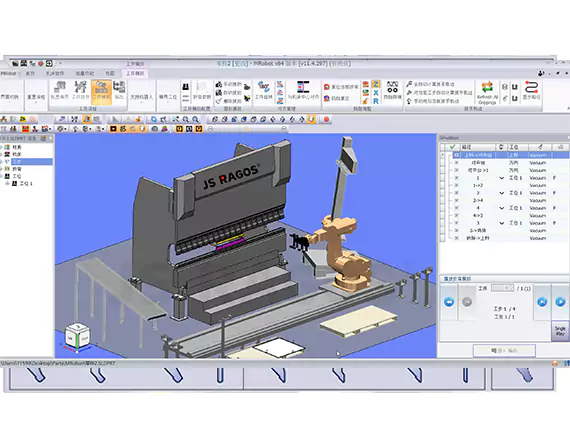

✨ Основные особенности нашего 3D-программного обеспечения

• Автоматическое захват & Расчёт пути→ Быстрая и точная настройка.
• Визуальный интерактивный захват→ Простая настройка в реальном времени.
• Ручная настройка→ Корректируйте пути роботов с помощью простых контрольных точек.
• Вакуум опор & Зажимные захваты→ Гибкий для сложных инструментов.
• Опорные железнодорожные системы→ Идеально подходит для больших изгибающих ячеек.
• Простая установка укладки→ Быстрее, Более чистый производственный поток.
• CNC код для обеих машин & робот→ Плавная коммуникация.
• Синхронизированная работа→ Стабильное и эффективное изгиб.
