Наверх действующий листогибочный пресс
Пресс-тормоз JS Ragos с подъёмом работает с нижней балкой (платформой), движущейся вверх к фиксированной верхней балке. Эта конструкция встречается реже, но всё же предлагает уникальные преимущества для определённых задач. В сочетании с высокой скоростью цикла до 55 ударов в минуту это обеспечивает как точность, так и высокую производительность. Основные особенности: 1. Компактный дизайн oПоскольку верхняя балка остаётся неподвижной, конструкция может быть более компактной. oЧасто используется для небольших пресс-тормозов или специфических нишевых применений. 2. Удобная для оператора конфигурация oЗаготовка может оставаться поддерживаемой, пока нижняя балка поднимается вверх. oПроще работать с легкими или короткими деталями. 3. Упрощённая гидравлика oОбычно используется одно вверх гидравлическое движение. oМожет снизить сложность в некоторых конструкциях машин. 4. Более низкая начальная стоимость oUp-действующие системы могут быть дешевле в производстве в меньших тоннажных диапазонах. oПривлекательно для начальных операций с листовым металлом.
-
Модель MG-1003
-
Номинальное давление 100 тонн
-
Длина изгиба Длина изгиба

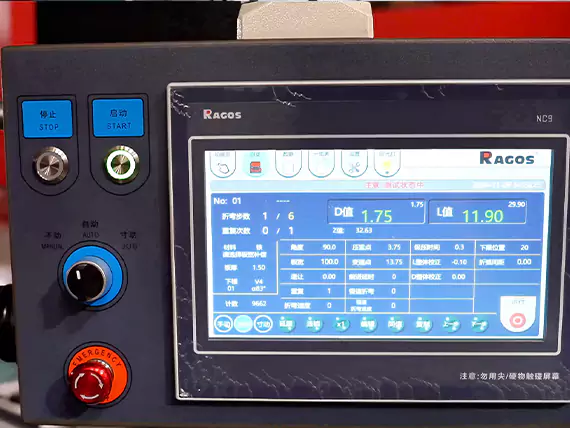

Контроллер
JS Саморазработанные системы управления ЧПУ RAGOS
Разработано для простота, надёжность и простота использования — даже для операторов с минимальным или отсутствующим опытом.
Интуитивно понятный и универсальный интерфейс
Система оснащена многорежимной, удобной для пользователя панелью управления, которая минимизирует время обучения и позволяет быстро настроить операцию. Её простой дизайн гарантирует даже неопытным операторам
JS Саморазработанные системы управления ЧПУ RAGOS
Разработано для простота, надёжность и простота использования — даже для операторов с минимальным или отсутствующим опытом.
Интуитивно понятный и универсальный интерфейс
Система оснащена многорежимной, удобной для пользователя панелью управления, которая минимизирует время обучения и позволяет быстро настроить операцию. Её простая конструкция позволяет даже неопытным операторам добиться плавного и точного изгиба.
плавное и точное изгибание.
Запросить коммерческое предложение

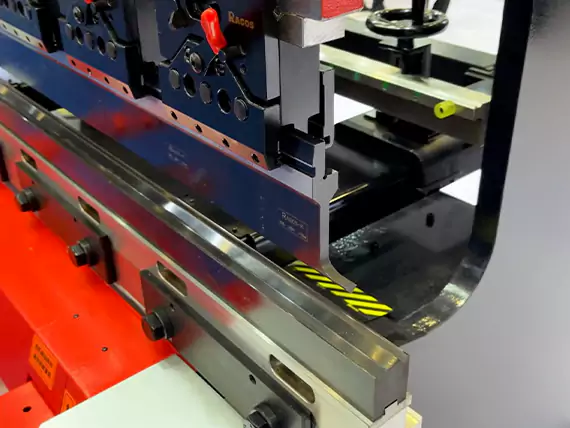

Держатель для перфона типа Amada Scrip
Блокировка без инструмента: чтобы плотно зажать его, просто вставьте пуансон и поверните рычаг; Инструмент не нужен.
Экономия времени: по сравнению со стандартными держателями, время смены инструментов сокращается более чем на 50%, что значительно сокращает время и труд на установку.
Универсальные зажимы:
Работает как с передними, так и с задними зажимными пластинами, обеспечивая гибкость в размещении пуансона для учёта помех или сложных геометрий деталей.
Запросить коммерческое предложение

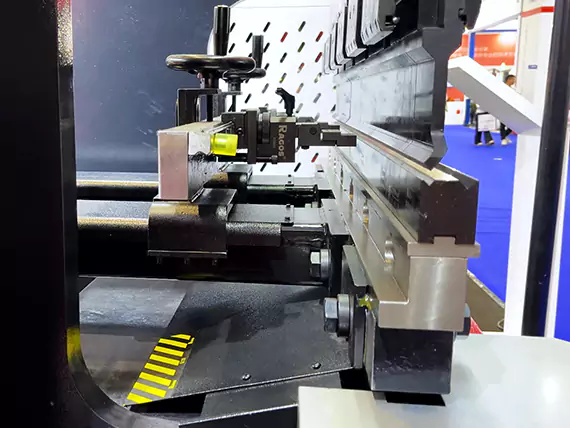

Надёжная задней шкала
Система задней манометрии в усиленном пресс-тормозе разработана для обеспечения точного и повторяемого положения заготовки во время сгиба. Он обеспечивает точное выравнивание, сокращая время установки и улучшая согласованность изгиба.
- Высокая точность– Управляется с помощью ЧПУ для надёжного и стабильного позиционирования.
- Гибкая регулировка– Может быть запрограммирован на движение по нескольким осям, что позволяет выполнять сложные последовательности изгиба.
- Устойчивость– Конструкция с усиливающим действием обеспечивает надёжную опору заготовки на столе, делая позиционирование задней панели более устойчивым.
Запросить коммерческое предложение
Технические характеристики
Для получения более подробных характеристик, пожалуйста, не стесняйтесь связаться с нами. Для получения более подробных характеристик, пожалуйста, не стесняйтесь связаться с нами. Для получения более подробных характеристик, пожалуйста, не стесняйтесь Свяжитесь с нами!
| Модель | MG-1003 | MG-8025 | MG-6020 | MG-5016 | MG-3512 | |
| Номинальное давление | 100 тонн | 80 тонн | 60 тонн | 50 тонн | 35 тонн | |
| Длина изгиба | 3100 мм | 2500 мм | 2000 мм | 1600 мм | 1200 мм | |
| Расстояние между боковыми пластинами | 2550 мм | 2090 мм | 1700 мм | 1220 мм | 1020 мм | |
| Глубина горла | 405 мм | 405 мм | 405 мм | 405 мм | 300 мм | |
| Высота открытия | 390 мм | 390 мм | 390 мм | 390 мм | 390 мм | |
| Удар | 100 мм | 100 мм | 100 мм | 100 мм | 100 мм | |
| Рабочая скорость | Высокая скорость | 52 мм/с | 52 мм/с | 52 мм/с | 52 мм/с | 52 мм/с |
| Скорость изгиба | 10 мм/с | 10 мм/с | 10 мм/с | 10 мм/с | 10 мм/с | |
| Скорость возврата | 46 мм/с | 46 мм/с | 46 мм/с | 46 мм/с | 46 мм/с | |
| Измерение | Длина | 3130 мм | 2650 мм | 2180 мм | 1680 мм | 1465 мм |
| Ширина | 1450 мм | 1350 мм | 1350 мм | 1350 мм | 1200 мм | |
| Высота | 2480 мм | 2320 мм | 2160 мм | 2160 мм | 1960 мм | |
| Мощность главного двигателя | 7,5 кВт | 7,5 кВт | 5,5 кВт | 4,0 кВт | 3,0 кВт | |
| Количество масляных цилиндров | 3 штуки | 3 штуки | 3 штуки | 1 экземпляр | 1 экземпляр | |
| Вместимость нефтяных резервуаров | 72L | 55L | 45L | 40L | 33L | |
| Масса | 6600 кг | 4300 кг | 3500 кг | 2800 кг | 2200 кг | |
Решения для модернизации
Если вам нужно приобрести отдельные аксессуары или услуги для ремонта машины, вы можете узнать больше по ссылке ниже.
Система управления ЧПУ
Модификация заднего упора
Варианты безопасности (NR 12)
Система коронации
Система зажима оснастки
Последователь изгиба
Гибридная система DSVP
Программное обеспечение для гибки в автономном режиме
Прибор для измерения угла
Часто задаваемые вопросы
-
В чём структурная разница между пресс-тормозом с восходящим действием и моделью с нисходящим действием?
-
Почему в условиях ограниченного пространства предпочтительнее использовать тормоз с усиленным действием пресса?
-
Влияет ли улучшенный дизайн на точность или повторяемость изгиба?
-
Какие материалы и толщины подходят для пресс-тормозов с повышенным действием?
-
Отличаются ли системы безопасности в машинах с высоким действием по сравнению с понижающими?
